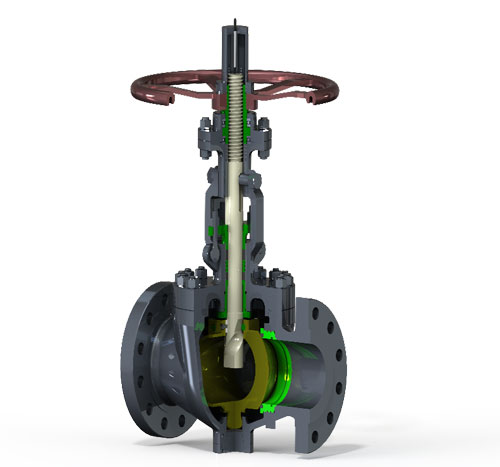

라이징 스템 볼 밸브

일반적 소개:

CGCV 라이징 스템 볼 밸브(약칭 CGCV RSBV)는 독특한 설계로 마찰 없이 개방되고 누설이 전혀 없는 특징을 자랑합니다. 특히 다양한 극한 작업 조건의 특수 요구 사항에 적합한 성능을 제공하며, 전금속 구조 및 내화 설계를 통해 -204°C(-400°F)의 저온 범위에서 최대 815°C(1500°F)의 고온까지 작동할 수 있습니다. 또한, 모래, 단섬유 등 불순물이 포함된 매질에도 적용 가능합니다. 특히, 미국 부식 방지 협회(AAC)의 NACE 표준 요건을 완벽하게 준수하여 설계되었으며, 황화물 환경에서의 응력 균열 저항성 요건을 충족하는 소재를 선택했습니다.

시트에서 기울어지면 밀봉면을 따라 360° 회전하는 유체와 일부 이물질이 깨끗이 세척됩니다. 자체 세척 기능이 있는 RSBV는 장거리 파이프라인 피깅에 사용할 수 있습니다. RSBV는 가스 배출, 전달, 유체 파이프라인 차단, 우회, 제품 분리, 파이프라인 비상 차단, 높은 스위칭 주파수를 제공하며, 더 높고 가혹한 조건에서 누출이 없는 이상적인 밸브입니다.

디자인 장점:

RSBV는 누출이 없고 빈번한 작동이 요구되는 분야에 적합합니다. 스위칭 서비스에서 분자체 시스템을 사용하는 가스 처리 플랜트에서 널리 사용됩니다.

스템 밀봉:

밀봉 표면 사이에 마찰 없음

RAYS RSBV는 밸브 개폐 과정에서 마찰이 없는 스템과 밸브 시트의 고유한 구조로 밸브 수명을 연장할 수 있으며, 밀봉이 더욱 안정적입니다.

● 주사용 포장

스템 패킹 재료는 서비스 유지관리를 위해 패킹 피팅을 통해 주입되어 휘발성 배출물을 완벽하게 제어할 수 있습니다.

● 단일 좌석 디자인

CGCV RSBV 밸브의 단일 고정 시트는 양방향으로 밀봉을 하며 밀봉 사이에 압력이 갇히는 문제를 방지합니다.

● 긴 수명

CGCV RSBV는 볼 밸브, 게이트 밸브, 글로브 밸브, 플러그 밸브 등 여러 가지 문제가 있는 밸브를 대체할 수 있습니다. CGCV RSBV 설계는 발전소 가동 중단을 줄이고 소유 비용을 대폭 절감하는 성능상의 이점을 제공합니다.

● 최적 유량

포트 개방을 최대화하거나 축소하면 높은 CV 값을 얻을 수 있습니다. 시스템 펌핑 효율이 향상되고 침식 문제가 감소합니다.

● 볼 & 시트 자체 세척 기능

볼과 밸브 시트 표면의 360도 방향을 따라 미디어가 열리도록 설계되어 자체 세척 기능이 있습니다.

● 저토크 작동

RSBV 밸브는 씰 마찰이 없어 쉽게 회전합니다.

● 다양한 좌석 구조

다양한 소재 옵션을 갖춘 소프트 시트 또는 금속 시트는 저온, 상온, 고온 및 기타 여러 작업 조건에 적용될 수 있습니다.

● 상단 진입 디자인

시스템 감압 후 인라인 검사 및 수리를 쉽게 직접 조작할 수 있어 유지관리가 간소화됩니다.

● 듀얼 스템 가이드

강화된 스템 슬롯과 튼튼한 가이드 핀이 리프트 앤 턴의 스템 동작을 제어합니다.

응용 프로그램 :

● 석유 - 해상 플랫폼의 절단 및 제어, 오일 슬러리 시스템, 워터 토치, 저장 탱크의 차단 밸브 및 조절 밸브, 오일 파이프라인 끝단의 절단 및 제어 등 모든 절단 및 제어.

● 천연가스 - 해상 플랫폼의 절단 및 제어, 가공 및 정제 플랜트의 모든 절단 및 제어 응용 프로그램, 천연가스 저장 탱크의 차단 밸브 및 제어 밸브, 전송 파이프라인의 끝 부분의 절단 응용 프로그램.

● 화학 플랜트 - 적용 공정. 모든 절단 및 제어, 그리고 증기 시스템의 절단 및 제어에 적용 가능합니다.

● 펄프 및 제지 환원 공정 응용, 에탄올 환원 공정 응용, 증기 응용.

● 발전소 - 저압증기 적용. 차단 및 제어, 지역난방 보일러 및 분배관, 트랩밸브.

● 제철소 - 용광로 가스 차단 밸브.

● 제품군
